Chauffage conducteur pour un assemblage eutectique rapide

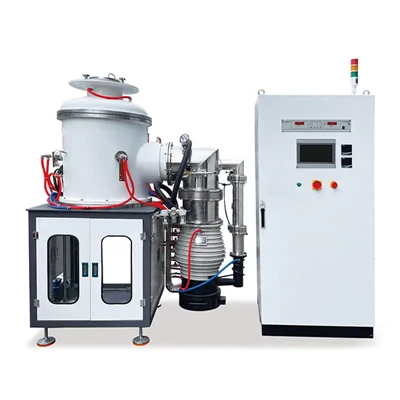

Le four eutectique est un système de chauffage sous vide doté d'une structure de type fosse-conçue pour le soudage rapide et l'assemblage eutectique des pièces.
Le four utilise des tubes chauffants métalliques pour générer de la chaleur. Une plaque conductrice de chaleur-est installée à l'intérieur de la zone de travail et les pièces sont placées directement sur cette plaque.
La chaleur est transférée du système de chauffage à travers la plaque jusqu'à la pièce à usiner et à la position d'assemblage.
Par rapport à une structure qui dépend principalement d'un chauffage de l'air ou d'un chauffage par rayonnement plus lent à l'intérieur de la chambre, la configuration de la plaque conductrice de chaleur-est plus adaptée aux processus nécessitant un chauffage plus rapide et un assemblage localisé.
L’équipement peut donc être utilisé pour le soudage de composants de précision, l’emballage et le traitement thermique associé.
Température de fonctionnement de 550 degrés avec cinq options de chambre
Le revêtement du four est en acier inoxydable 304.
Le coton en fibre céramique est utilisé comme couche isolante, tandis que la structure extérieure est en acier au carbone. Un refroidissement par eau en circulation est disposé entre les couches interne et externe.
La température de travail est de 550 degrés.
La tension nominale est de 380 V et des tubes chauffants métalliques sont utilisés comme éléments chauffants.
La vitesse de chauffage indiquée est de 1 à 10 degrés/min.
La plage de vide va de -0,1 MPa à 6,67 × 10⁻⁴ Pa.
Cinq tailles de chambre sont disponibles : 300 × 200 × 200 mm, 500 × 400 × 400 mm, 600 × 300 × 300 mm, 600 × 400 × 400 mm et 800 × 500 × 500 mm.
Leurs puissances correspondantes sont de 4 kW, 8 kW, 10 kW, 14 kW et 25 kW.
Sélection basée sur la disposition des plaques conductrices et des pièces à usiner
Les informations fournies répertorient les applications dans les appareils laser, l'aérospatiale et les véhicules électriques.
Pour un four eutectique, les acheteurs doivent tenir compte de la zone de contact de la pièce avec la plaque conductrice, de la hauteur du luminaire, de la quantité du lot, du niveau de vide requis et de la courbe de température de soudage.
La taille de la chambre doit donc être sélectionnée en fonction de la surface de plaque conductrice requise et de la disposition des pièces à usiner.
Cette approche d'achat diffère du choix d'un four standard uniquement par la température maximale.
L'isolation en coton et fibre céramique est utilisée pour réduire le transfert de chaleur vers l'extérieur du four, tandis que le système de refroidissement par circulation aide à contrôler la température du corps du four pendant le fonctionnement.
Pièces OEM, inspection et manutention du transport
Nengcheng Crystal peut fournir du coton en fibre céramique, des couvertures isolantes et des composants isolants formés sous vide-utilisés avec ce type de four.
L'entreprise possède 11 ans d'expérience dans l'exploitation d'usines et une équipe de 45 employés, comprenant du personnel de R&D et d'inspection dédié.
Le traitement OEM et ODM peut être discuté selon des dessins techniques ou des prototypes physiques.
Les commandes peuvent commencer à partir d'une seule unité, et les échantillons ou composants peuvent être confirmés avant une production en grand volume-.
Les produits sont normalement inspectés avant l'emballage, et l'inspection par un tiers-est acceptée.
Des caisses en bois ou des palettes en bois peuvent être utilisées pour l’expédition du matériel. Si des dommages liés au transport sont constatés, les acheteurs peuvent conserver des photos et des vidéos afin que les pièces de rechange puissent être discutées avant que la cause ne soit étudiée plus en profondeur.
Spécifications du produit
|
Paramètre |
Spécification |
|
Température de fonctionnement |
550 degrés |
|
Taille de la chambre du four |
300 × 200 × 200 à 800 × 500 × 500 mm |
|
Plage de puissance |
4 à 25 kW |
|
Chauffage / Tension |
Tube chauffant en métal avec plaque conductrice ; 380 V |
|
Taux de chauffage/vide |
1 à 10 degrés/min ; -0,1 MPa à 6,67 × 10⁻⁴ Pa |
